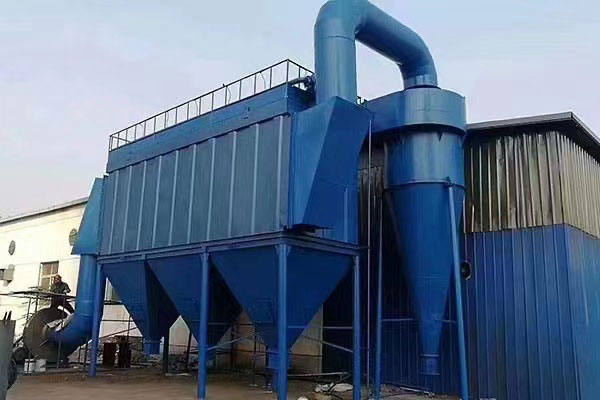

产品名称：PPC气箱脉冲布袋除尘器
产品描述：PPC气箱脉冲布袋除尘器是一种新型气箱脉冲脉冲袋式除尘器。它综合分室反吹脉冲喷吹清灰各类袋式除尘器的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰需和过滤同时进行的缺点，扩大了应用范围。
产品标签：脉冲袋式除尘器脉冲布袋除尘器低压长袋离线脉冲除尘器
PPC气箱脉冲布袋除尘器的详细信息：
PPC气箱脉冲布袋除尘器是一种新型气箱脉冲脉冲袋式除尘器。它综合分室反吹脉冲喷吹清灰各类袋式除尘器的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰需和过滤同时进行的缺点，扩大了应用范围。该产品具有分室整体清灰特点，采用大规格电磁脉冲阀清灰形式，具有清灰能力强、效果好，使用寿命长等特点。该产品适用于高浓度粉尘的治理，可简化粉尘治理工艺流程，降低设备投资。产品结构紧凑，占地面积少，可降低建设投资。
PPC气箱脉冲布袋除尘器具有四个系列33种规格。过滤面积从93-4361m2，处理风量从6900m3/h到314000m3/h，广泛适用于建材、水泥、冶金、机械、化工和耐火材料行业；特别适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统（或除尘系统）；也可适用于煤磨收尘，但要增设防燃防爆措施，除尘器结构也要相应改变。其气体含尘浓度高达1000g/m3(标)以上，可不设置作预收尘用的旋风除尘器。对于我国北方严寒地区，本除尘器在增加加热保温装置后出能适用。
PPC气箱脉冲布袋除尘器工作原理
含尘气体从除尘器进出风箱体中的进风口（A系列从灰斗进入）进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中粗颗粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于除尘布袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分室清洁汇集经出风口，由除尘系统的主风机吸出而排入大气。
PPC气箱脉冲布袋除尘器的结构组成：
1、壳体部分：包括清洁室（或称气体净化箱、气箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板、喷吹短管、过滤室内设有滤袋及其骨架。
2、灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，分别设置的螺旋输送机、空气输送斜槽和刚性叶轮给料机（即卸料阀）。
3、进出风箱体：包括进出风管路及中隔板。单排（或称单列）结构布置在壳体一侧，双排（或称双列）结构布置在壳体中间。A系列较小无箱体，进出风管路分别接于灰斗与清洁室上。
4、脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。
5、压缩空气管路及其减压装置、油水分离器、油雾器等。
6、支柱及立式笼梯、栏杆。
参数 处理风量(m3/h) 过滤风速(m/min) 过滤面积(m2) 滤袋数(个) 阻力(Pa) 含尘浓度(g/m3) 保温层面积(m2) 重量(kg)
型号
32-3 6900 1.2-2.0 93 96 1470-1770 ＜1000 26.5 2.880
32-4 8930 124 128 34 4.080
32-5 11160 155 160 41 5.280
32-6 13390 186 192 48.5 6.480
64-4 17800 248 256 70 7.280
64-5 22300 310 320 94 9.960
64-6 26700 372 384 118 11.640
64-7 31200 434 448 142 13.320
64-8 35700 496 512 166 15.000
96-4 26800 372 384 ＜1300 110 10452
96-5 33400 465 480 120 12120
96-6 40100 557 576 130 14880
96-7 46800 650 672 140 16920
96-8 53510 744 768 150 19810
96-9 60100 836 864 160 21240
96-2×5 66900 929 960 175 25200
96-2×6 80700 1121 1152 210 30240
96-2×7 94100 1308 1344 245 35280
96-2×8 107600 1494 1536 280 40320
96-2×9 121000 1681 1728 315 45360
96-2×10 134500 1868 1920 350 50400
128-6 67300 935 768 125 24120
128-9 100900 1402 1152 196 31680
128-10 112100 1558 1280 205 34680
128-2×6 34600 1869 1536 323 43920
128-2×7 15700 2181 1792 247 52680
128-2×8 179400 2492 2084 262 60000
128-2×9 201900 2804 2304 277 66480
128-2×10 224300 3115 2561 292 72000
128-2×11 247600 3427 2856 307 78480
128-2×12 26
|
